? ? ? ?☆??功能介紹
? ? ? ?核電站安全級設備LOCA試驗裝置用于模擬AP/CAP系列核電廠的DBA環境工況，包括：核電廠安全殼內（01環境區域）冷卻劑系統主管道雙端斷裂的大破口冷卻劑喪失（LOCA）事故；核電廠安全殼內（01環境區域）主蒸汽管道破裂（MSLB）事故；核電廠安全殼外的05和10環境區域主蒸汽管道破裂（MSLB）事故，等假設的最嚴酷的高能管道破裂的設計基準事故環境。
? ? ? ?☆??儀器設備?

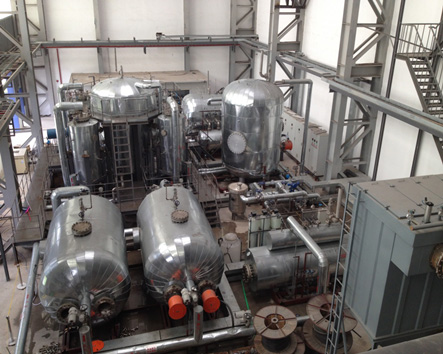

? ? ? ?LOCA試驗臺由蒸汽系統、試驗倉系統、加藥循環系統、壓縮空氣系統、三冗錯DCS控制系統和快速數據采集系統等構成。裝置共包括三個試驗倉，可滿足不同類型和規格設備的試驗要求。
 |
| 核電站安全級設備LOCA試驗裝置 |
|
? ? ? ?☆??參數及技術水平
? ? ? ?設備名稱 ? ? ? ? ? ? ? ? ? LOCA試驗裝置
? ? ? ?設備數量 ? ? ? ? ? ? ? ? ?1套
? ? ? ?工作壓力 ? ? ? ? ? ? ? ? ?0.6MPa
? ? ? ?工作溫度 ? ? ? ? ? ? ? ? ?300℃
? ? ? ?設計壓力 ? ? ? ? ? ? ? ? ?1.0MPa
? ? ? ?設計溫度 ? ? ? ? ? ? ? ? ?350℃
? ? ? ?大倉外形參數 容積 ? 24.0m3
? ? ? ? ? ? （立式） 直徑 ? 2.9m
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 高度 ? 4.5m
? ? ? ?中倉外形參數 ?容積 ? 14.7m3
? ? ? ? ? ?（臥式） 直徑 ? 2.3m
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 長度 ? 4.0m
? ? ? ?小倉外形參數 ?容積 ? 7.1m3
? ? ? ? ? ? （臥式） 直徑 ? 1.8m
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 長度 ? 3.0m
? ? ? ?試驗關鍵參數 最大溫升速率≥130℃/s
? ? ? ?噴淋功能 在試驗過程中可執行化學噴淋功能。
? ? ? ?裝置所具備的試驗?zāi)芰θ娓采wAP/CAP系列核電設備LOCA鑒定試驗需求，可實現初始溫度拉峰130℃/s 的瞬態過程，經機械工業聯合會鑒定，達到世界先進水平。?
|
? ? ? ?☆??可以開展的試驗檢測項目
? ? ? ?LOCA試驗臺架用于模擬AP/CAP系列核電廠的DBA環境工況，包括：核電廠安全殼內（01環境區域）冷卻劑系統主管道雙端斷裂的大破口冷卻劑喪失（LOCA）事故；核電廠安全殼內（01環境區域）主蒸汽管道破裂（MSLB）事故；核電廠安全殼外的05和10環境區域主蒸汽管道破裂（MSLB）事故，等假設的最嚴酷的高能管道破裂的設計基準事故環境。 |
|
?
|
?
